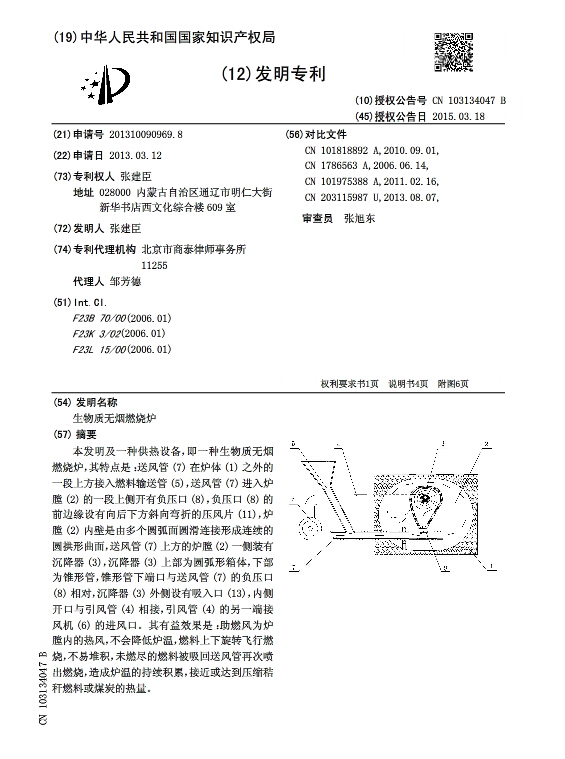

[发明授权] 生物质无烟燃烧炉

·         授权公告号：CN103134047B

·         授权公告日：2015.03.18

·         申请号：2013100909698

·         申请日：2013.03.12

·         专利权人：张建臣

·         发明人：张建臣

·

·

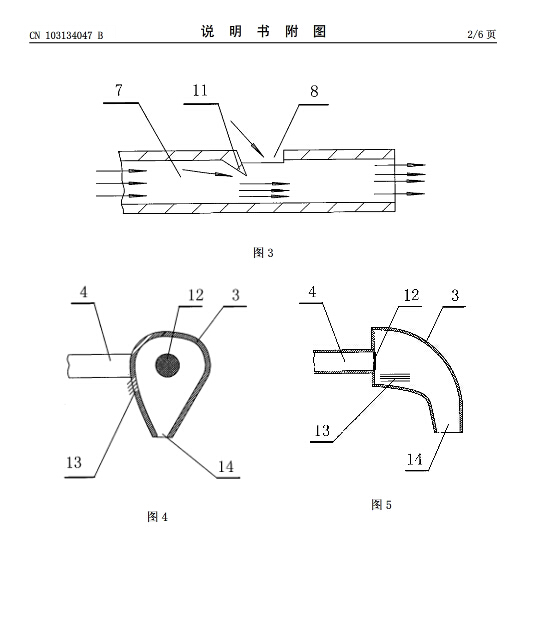

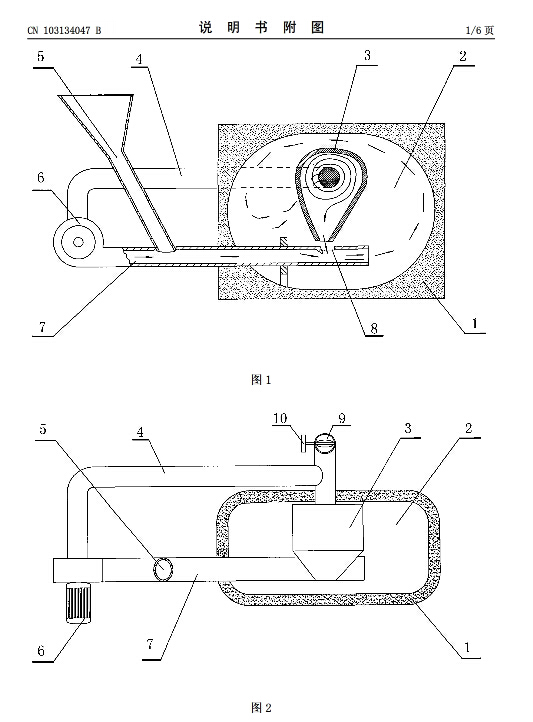

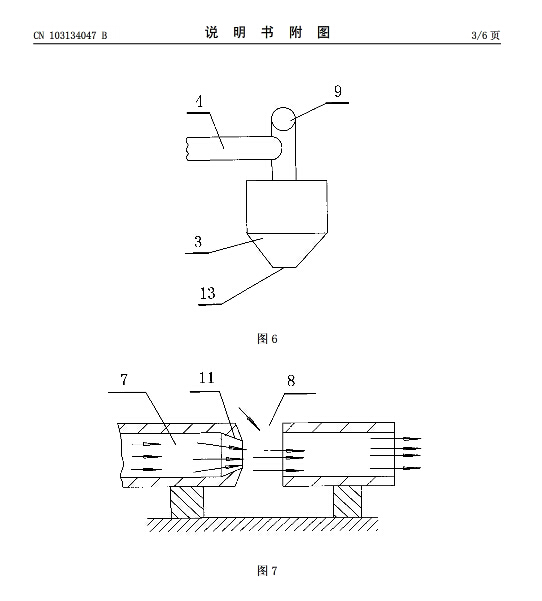

摘要： 本发明及一种供热设备，即一种生物质无烟燃烧炉，其特点是：送风管(7)在炉体(1)之外的一段上方接入燃料输送管(5)，送风管(7)进入炉膛(2)的一段上侧开有负压口(8)，负压口(8)的前边缘设有向后下方斜向弯折的压风片(11)，炉膛(2)内壁是由多个圆弧面圆滑连接形成连续的圆拱形曲面，送风管(7)上方的炉膛(2)一侧装有沉降器(3)，沉降器(3)上部为圆弧形箱体，下部为锥形管，锥形管下端口与送风管(7)的负压口(8)相对，沉降器(3)外侧设有吸入口(13)，内侧开口与引风管(4)相接，引风管(4)的另一端接风机(6)的进风口。其有益效果是：助燃风为炉膛内的热风，不会降低炉温，燃料上下旋转飞行燃烧，不易堆积，未燃尽的燃料被吸回送风管再次喷出燃烧，造成炉温的持续积累，接近或达到压缩秸秆燃料或煤炭的热量。
