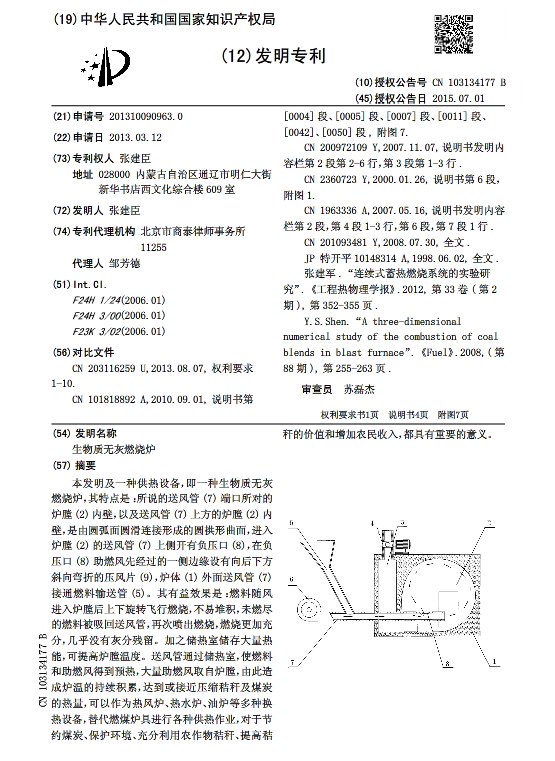

[发明授权] 生物质无灰燃烧炉

·         授权公告号：CN103134177B

·         授权公告日：2015.07.01

·         申请号：2013100909630

·         申请日：2013.03.12

·         专利权人：张建臣

·         发明人：张建臣

·

·         地址：028000内蒙古自治区通辽市明仁大街新华书店西文化综合楼609室

o 

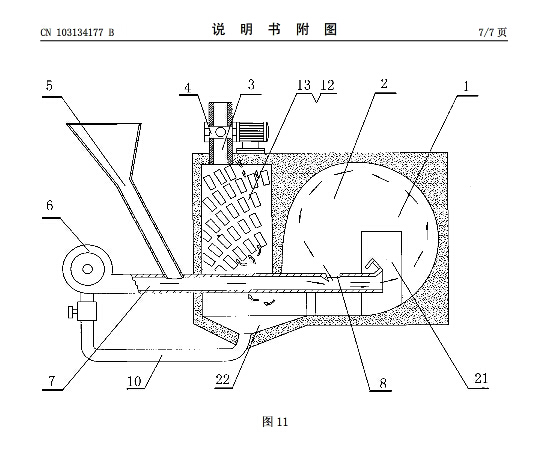

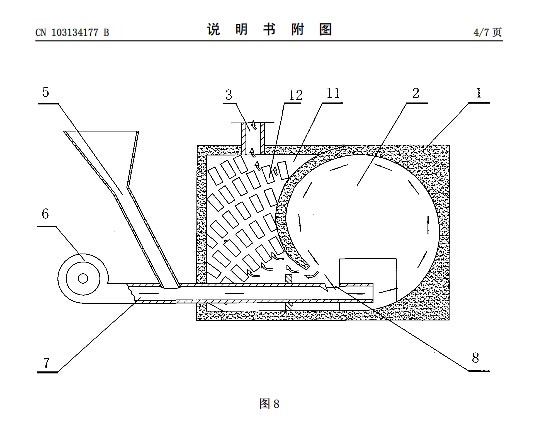

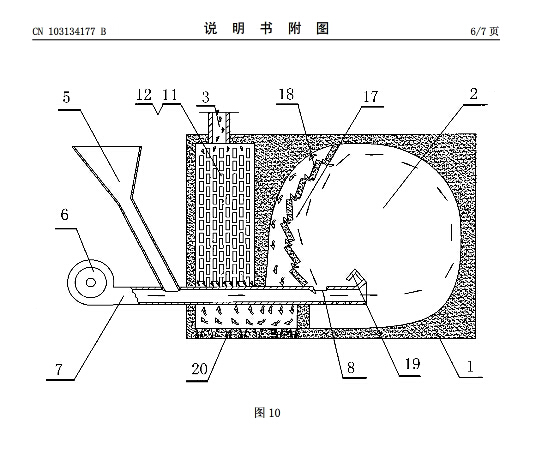

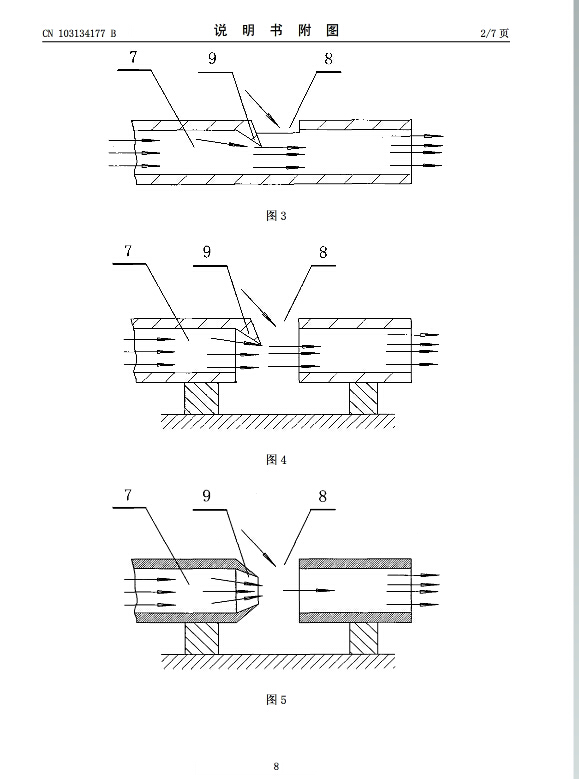

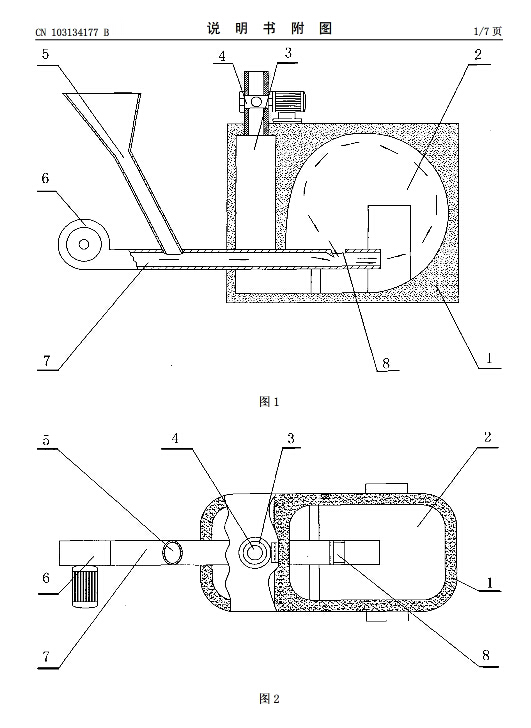

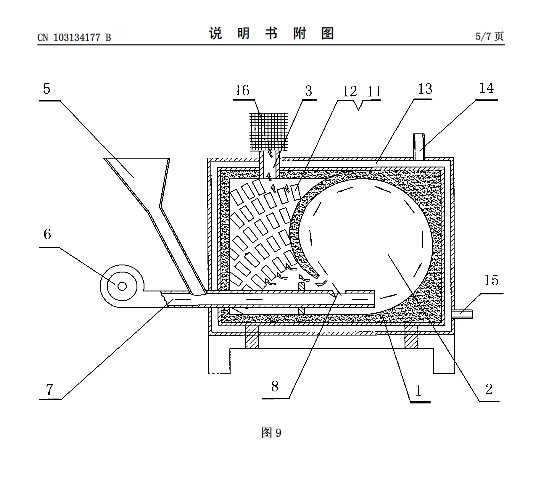

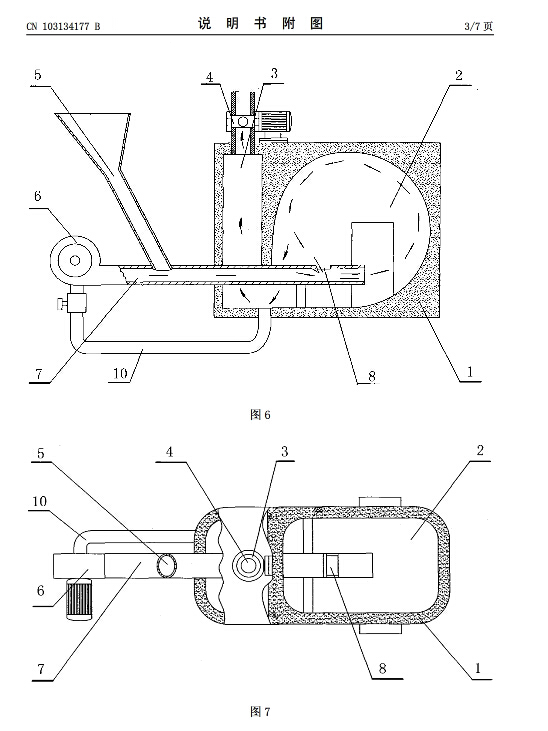

摘要： 本发明及一种供热设备，即一种生物质无灰燃烧炉，其特点是：所说的送风管(7)端口所对的炉膛(2)内壁，以及送风管(7)上方的炉膛(2)内壁，是由圆弧面圆滑连接形成的圆拱形曲面，进入炉膛(2)的送风管(7)上侧开有负压口(8)，在负压口(8)助燃风先经过的一侧边缘设有向后下方斜向弯折的压风片(9)，炉体(1)外面送风管(7)接通燃料输送管(5)。其有益效果是：燃料随风进入炉膛后上下旋转飞行燃烧，不易堆积，未燃尽的燃料被吸回送风管，再次喷出燃烧，燃烧更加充分，几乎没有灰分残留。加之储热室储存大量热能，可提高炉膛温度。送风管通过储热室，使燃料和助燃风得到预热，大量助燃风取自炉膛，由此造成炉温的持续积累，达到或接近压缩秸秆及煤炭的热量，可以作为热风炉、热水炉、油炉等多种换热设备，替代燃煤炉具进行各种供热作业，对于节约煤炭、保护环境、充分利用农作物秸秆、提高秸秆的价值和增加农民收入，都具有重要的意义。
