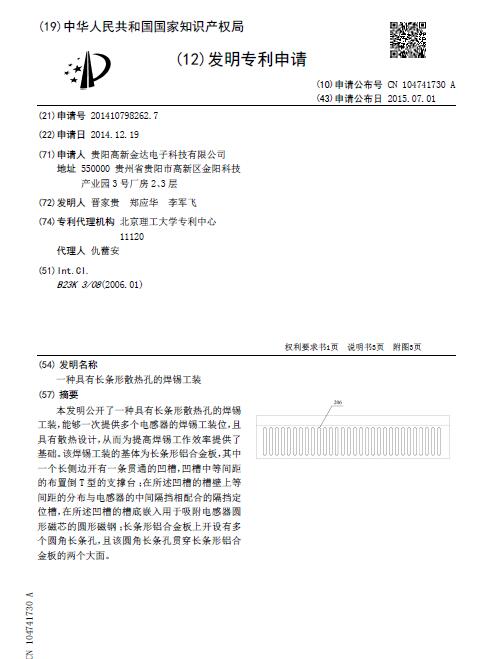

[发明公布] 一种具有长条形散热孔的焊锡工装

申请公布号：CN104741730A

申请公布日：2015.07.01

申请号：2014107982627

申请日：2014.12.19

申请人：贵阳高新金达电子科技有限公司

发明人：晋家贵; 郑应华; 李军飞

地址：550000贵州省贵阳市高新区金阳科技产业园3号厂房2、3层

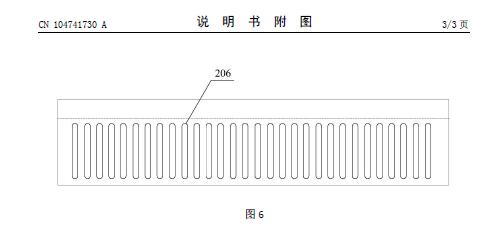

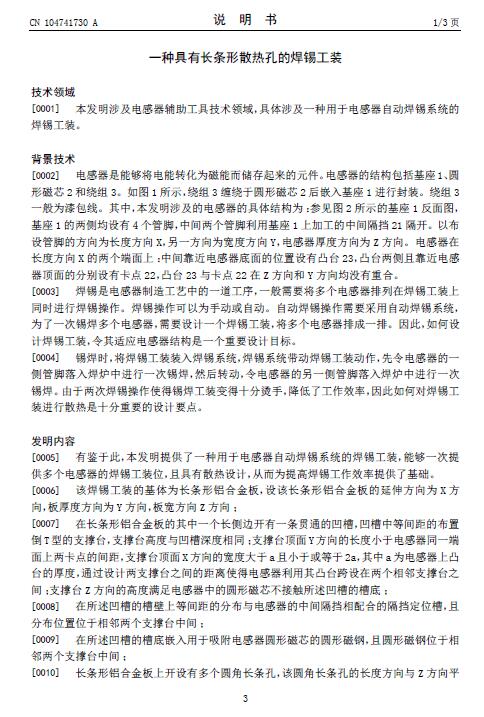

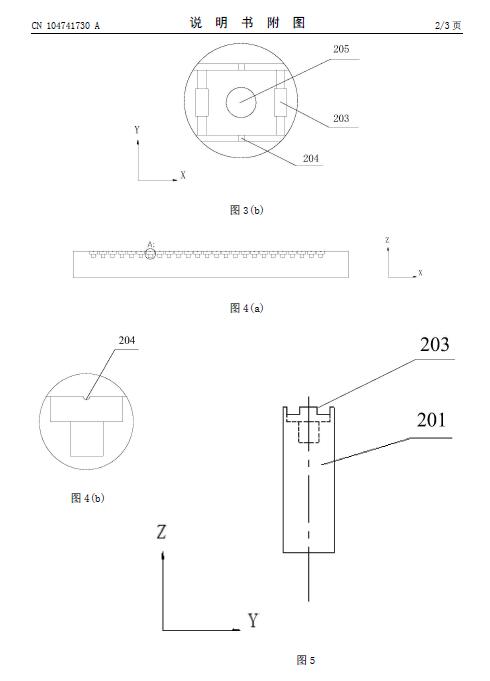

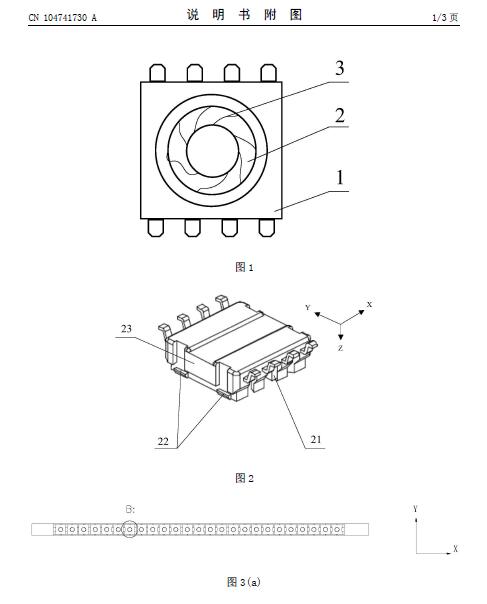

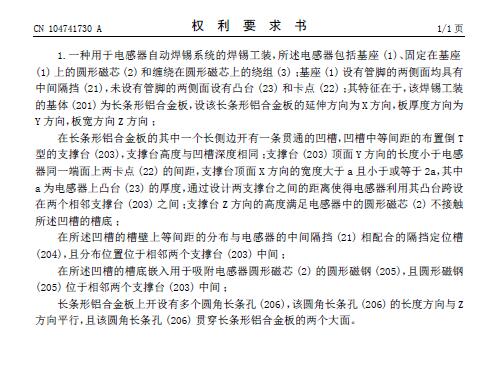

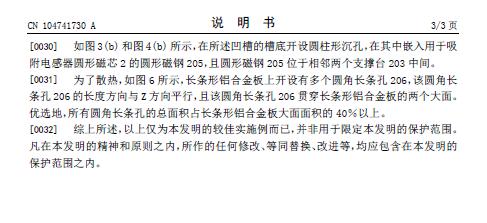

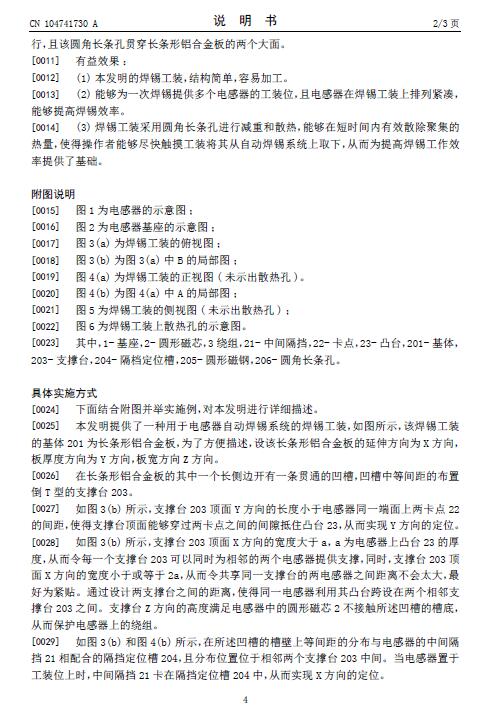

摘要： 本发明公开了一种具有长条形散热孔的焊锡工装，能够一次提供多个电感器的焊锡工装位，且具有散热设计，从而为提高焊锡工作效率提供了基础。该焊锡工装的基体为长条形铝合金板，其中一个长侧边开有一条贯通的凹槽，凹槽中等间距的布置倒T型的支撑台；在所述凹槽的槽壁上等间距的分布与电感器的中间隔挡相配合的隔挡定位槽，在所述凹槽的槽底嵌入用于吸附电感器圆形磁芯的圆形磁钢；长条形铝合金板上开设有多个圆角长条孔，且该圆角长条孔贯穿长条形铝合金板的两个大面。
